Об использовании элементов Пельтье для охлаждения

Заменяя вышедший за 17 лет использования (метод управления - релейный, с гистерезисом +-2 градуса) термоэлектрический модуль Пельтье зарубежного производства 12704 в бытовом холодильнике столкнулся с тем что модули noname из Китая имеют крайне сильно отличающиеся характеристики от того что ожидаеш.
Началось всё с того что заказать оригинальный элемент из Европ нынче довольно сложно и долго поэтому выбор пал на быстро доступные Китайские noname модули россыпью из любого электронного магазина в РФ.
Были приобретены два модуля TEC1-12704 и ....после неудачи TEC1-12705. Впрочем с ним тоже вышла неудача. Поэтому были приобретены еще два модуля производства "Криотерм". Проблема с Китайскими модулями: "Холодопроизводительность" - элементов находится совсем на отметке "едва шевелится".
Не берусь утверждать из-за каких допущеных ошибок в ходе их производства так происходит... Для меня более интересно практически что получилось в итоге.
Для тестов, не претендующих на научность и техничность, применил два радиатора пылившихся в ящике стола, два настольных мультиметра и один простой маааленький блок питания.
Схема подключения самая простая:

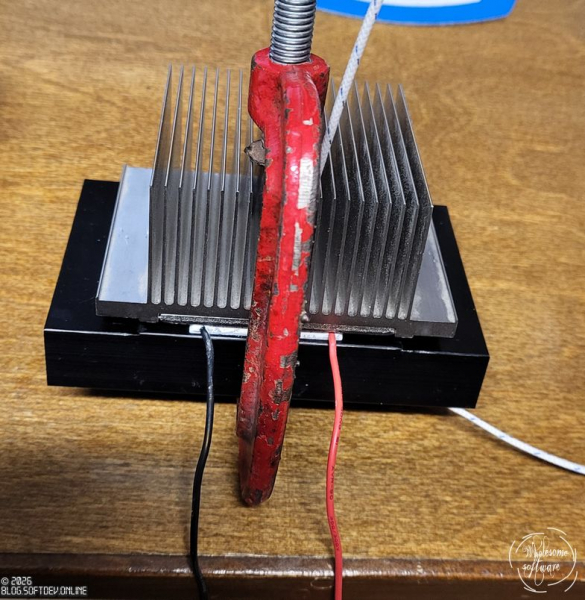

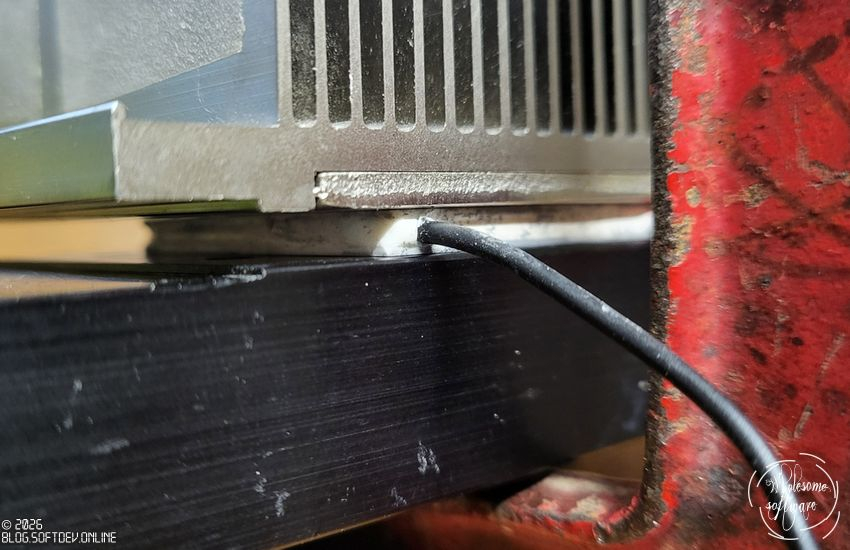

Провода с БП кидаются напрямую на клеммы модуля. С обеих сторон модуля струбциной прижимаются радики без особенной термомазни. Совсем легкий налет GD900. Один из мультиметров и БП зацеплен за ПО TestController, а второй мультиметр на USB-флешку пишет (он не умеет, как выяснилось, удаленно данные температуры выдавать и даже не умеет таймштампы писать имерений в файл). Замеры производились в помещении с температурой ~21градус Цельсия без источников уличного света (Солнца в том числе). В качестве термосенсоров выступали два зонда UNI-T  UT-T10K. Концы зондов касаются физически радиаторов.
При достижении на горячей стороне температуры на радиаторе 50градусов я прерывал тестирование что-бы модуль не вышел из строя (лимит горячей стороны модулей - 80градусов).
Во всех измерениях верхний лимит тока источника питания 5А, Для 12ти вольтовых подавалось 12Вольт, а для 24х вольтовых подавалось 22Вольта.

Время в секундах за исключением показаний "горячей стороны".

Первым был Китайский noname модуль с маркировкой TEC1-12704. У него естественно нету никаких ТТХ. но можно, рискнуть, сослаться на общеупотребимые - Qmax должна быть ~40ватт, Umax = ~15V, Imax = ~4.5A.

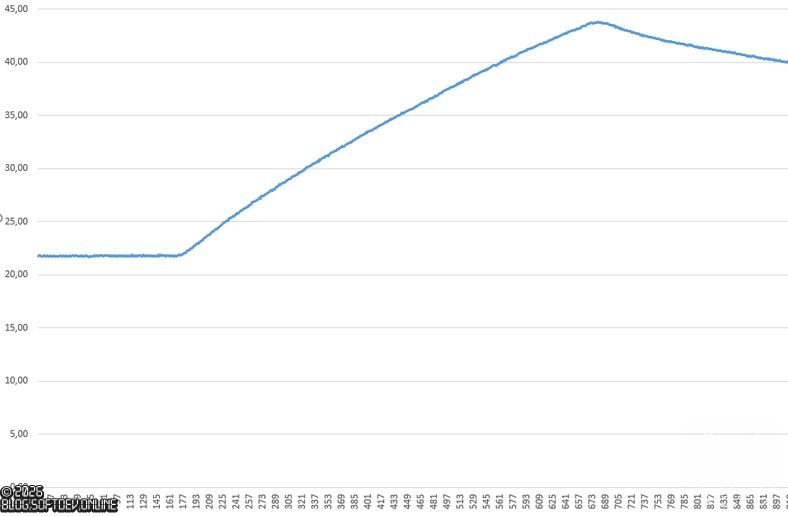

График горячей стороны отдельно

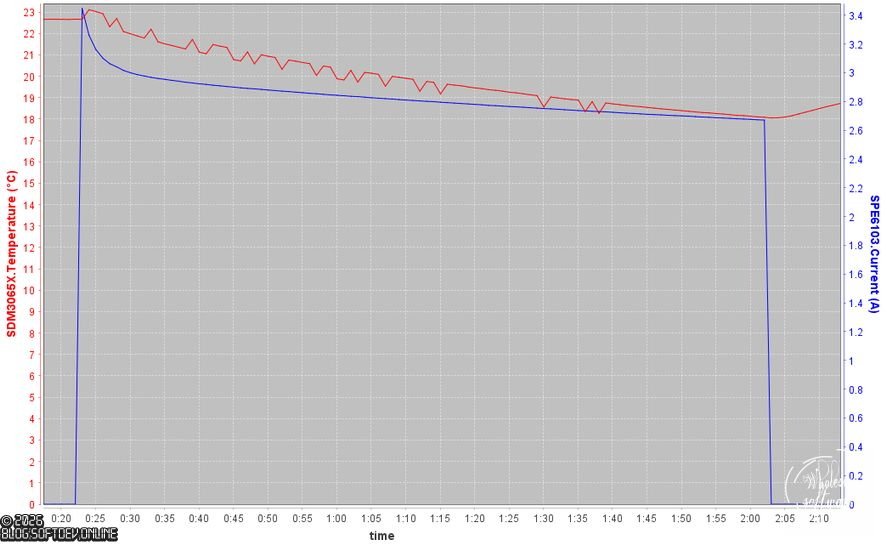

не самые выдающиеся показания.
За 1 минуту 40секунд сбросили ~4,5 градуса. В тоже время по горячей стороне набрали 23 градуса.



После этого был мгновенно заказан TEC1-12705. У него естественно нету никаких ТТХ. но можно, рискнуть, сослаться на общеупотребимые - Qmax должна быть ~55ватт, Umax = ~15V, Imax = ~5.5A.

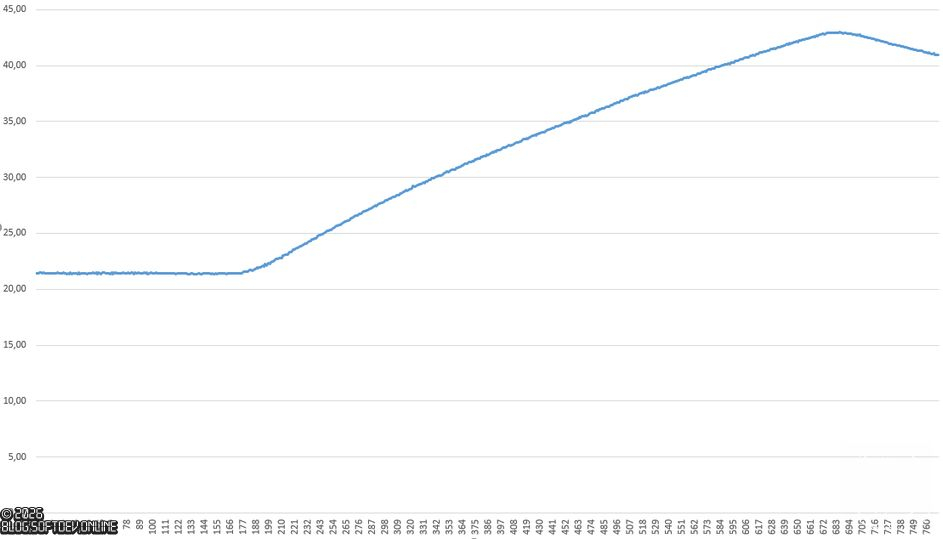

Отдельно график горячей стороны

Почти аналогично предыдущему - словно это одинаковые два модуля с разными маркировками. (или мне попались такие).
За 1минуту 40 секунд потеряли ~4.5градуса и по горячей стороне набрали 24 градуса за это время.


После качания головой я обратил свое внимание на фирму "Криотерм" из Санкт-Петербурга. Её модули доступны для быстрого заказа\поставки. Я взял два модуля  - на 24 вольта и 12вольт. После двух неудач с Китайцами возникла мысль поднять напряжение всей схемы управления до 20 вольт с 12ти и таким образом точно гарантировать мощность охлаждения требуемую.
24вольтовый модуль Криотерм линейки промышленных ТЭМ Drift-2.0 имеет параметры Imax = 4.5A, Umax = 24.9V, Qmax = 69W.
Я питал модуль от 22 вольт (safe margin).

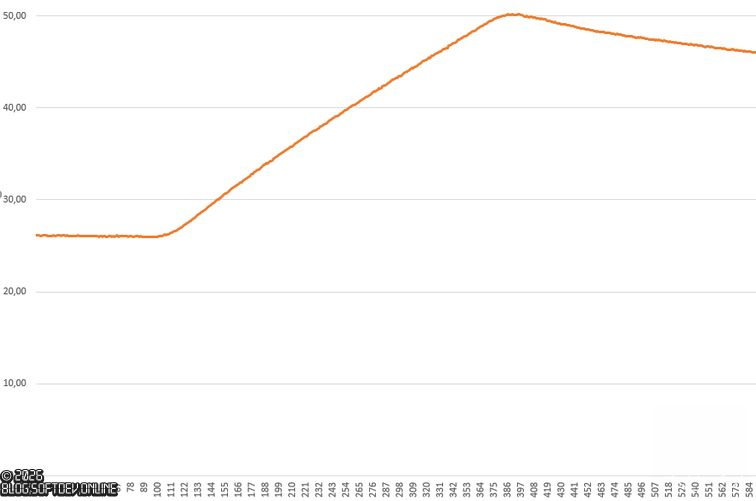

горячая сторона

Модуль полностью отрабатывает на заявленные ТТХ.
За 57 секунд потеряли 5,3 градуса, нагнав на горячей стороне 24 градуса. Скорость приличная.

После этого я взял 12 вольтовый модуль на 6А. Представитель бытовой линейки Криотерм ТЭМ TB-127-1,4-1,5 имеет параметры Imax = 6.1A, Umax = 15.9V, Qmax = 60W.
Поскольку лимит тока стоял 5А то модуль уперся ровно в это. А так он 5.8А потреблял если снять лимит.

График горячей стороны:

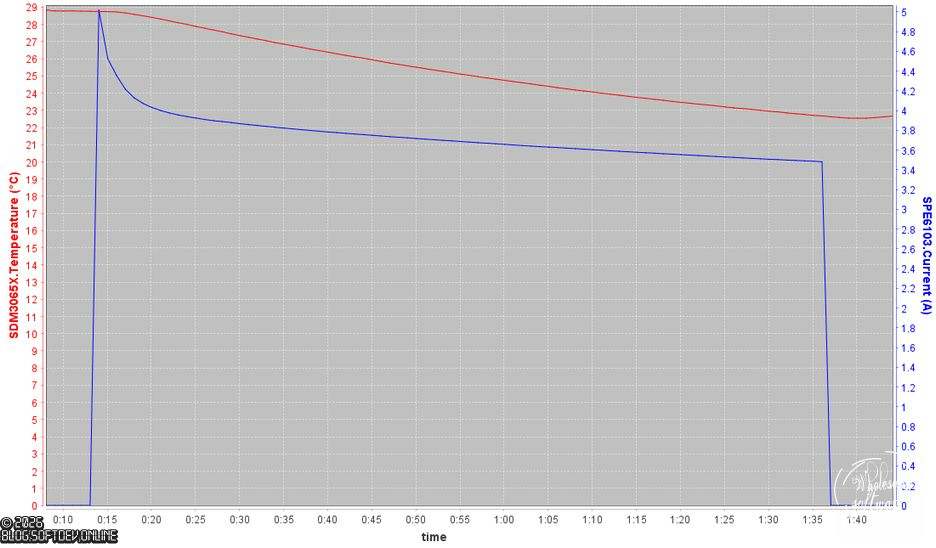

Да, это тоже потрясающе.
За 1минуту 23 секунды потеряли в температуре 6,3градуса нагнав по горячей стороне 22 градуса.

Итоги:
- все 4 модуля нагревались на 22-24 градуса.
- Все модули охлаждали так или иначе.
- Холодопроизводительность очень существенно различалась.
- Ток потребления тоже.
- Маркировка китайских модулей смывается спиртом и наносится "от балды".
- Модули Криотерм не имеют вообще никакой маркировки.

Именно на бытовом ТЭМ от Криотерм я и остановился в качестве замены вышедшего из строя. На заднике холодильника было сказано Rated power: 48W. и именно с этим модулем я "влез" в этот показатель превышая его на короткие несколько секунд при старте. Но это можно будет скорректировать алгоритмом управления уже.
Для себя я точно сделал вывод что покупать noname Китайские ТЭМ - выброшенные деньги и время.
