Китайский удлинитель с 4 розетками (+usb) управляемый ZigBee



Потрясающий образец китайкого zigbee-зодчества! А как еще назвать выгрызанные куски пластика, термоклей и плавленая руками пластмасса для монтирования аварийного токового выключателя?

Отзывы о товаре, в магазине где его приобретали, были около 3х очков по 5ти бальной системе. Все в комментариях к лоту жаловались что дохнет сразу после включения, либо не включается вообще. Ну чтож...будем суровы и приобретем данный образец для препарирования, тем более что найти в чем-то корпусированном и достаточно не большом 4 управляемые розетки на один zigbee-модуль - задача не такая простая в момент написания заметки была.



Довольно логичным после такой вводной внутри было обнаружить дутые, особо важные, кондеры на 1500uF / 10V. Конечно же с низким уровнем потерь т.к. они используются в импульсном источнике питания устройства в качестве выходного буфера борящегося с пульсациями.



Замена обех на те что были под рукой и вуаля удлинитель живет. В Home Assistant правда, как обычно из коробки, он виден как просто 5 выключателей которые одновременно перещелкиваются в независимости какой тыркать. С физически расположеной на корпусе кнопкой - тоже самое. Оно и понятно - Tuya устройства хотят "Tuya magic spell" (c)

Маркировка на печатной плате гласит MODEL: RH410B3S_4U4K_V1

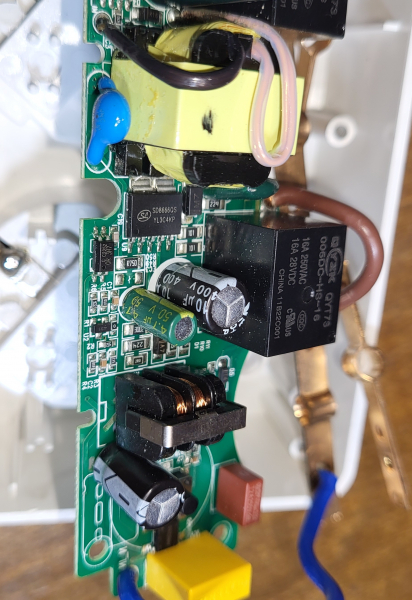

В целом - недурно. Есть даже предохранитель отщелкивающийся общий сетевой на 16А. Помимо него предохранитель отдельно в плате на питание "мозгов" и USB выходов. Жаль что не выкусили "лишние" длины от разьемов латунных. Кусачки решают данную проблему быстро.

Что касается мониторинга потребления - нету его: ни для USB, ни для силовых розеток. Только базовые ВКЛ/ВЫКЛ функции.

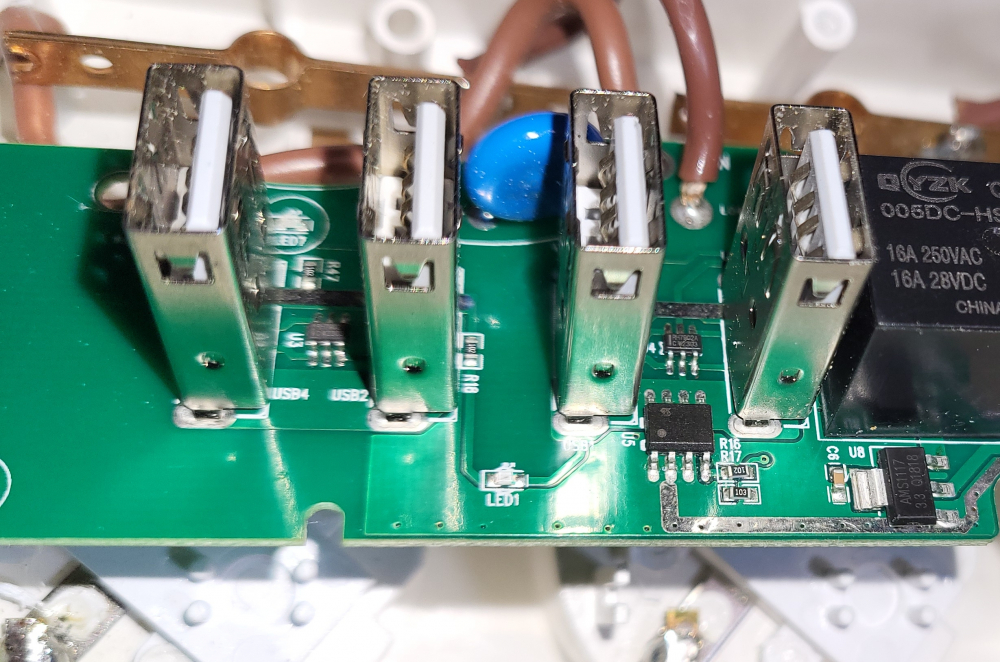

это просто 5В 10Ватт источник питания на каждое гнездо USB с суммарным ограничением на все гнезда ~3Ампера . Базируется выход каждый на МС RH7902 фирмы RONGHE Microelectronics. Никаких совремненых протоколов зарядок он не поддерживает (Дата выпуска 2015 год). Включение USB-гнезд осуществляется через ключ на полевом транзисторе.



БП на выходе низкой стороны имеет не просто диод шоттки + конденсатор для сглаживания а целый синхроный выпрямитель на микросхеме CLR6208 (JW7707F) фирмы JOULWATT. Максимальный ток 3А.

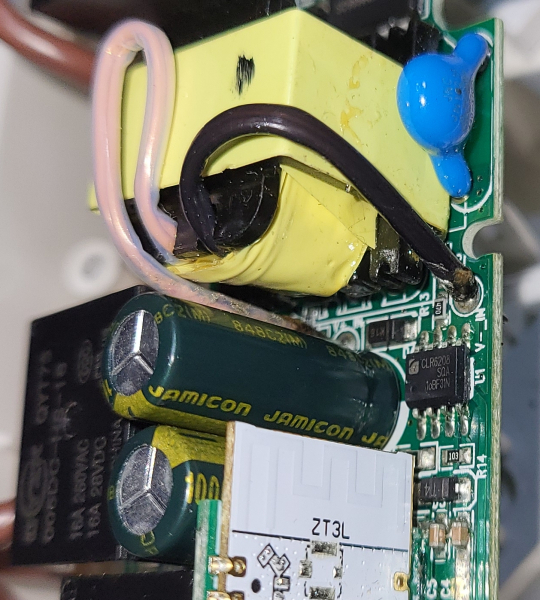

По горячей стороне построен на flyback топологии, квазирезонансный, частота преобразования 65кГц. Центральный чип преобразователя SD8666QS фирмы Silan Microelectronics выпущен в 2020 году. Вход преобразователя имеет дроссель фильтрации как видно на фотографии ниже. Максимальная мощность 36Ватт.

Включение USB-гнезд осуществляется через ключ на полевом транзисторе.

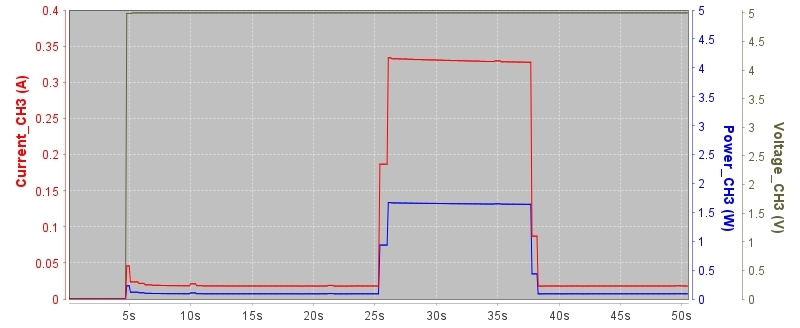

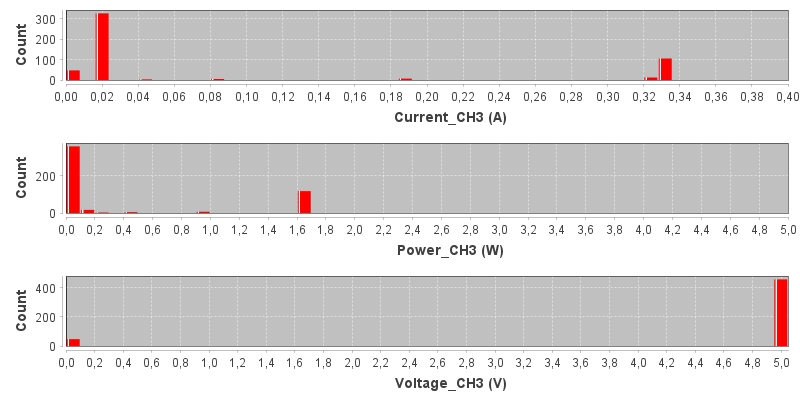

Ниже приведу диаграммы отображающие два режима работы - ток 20мА когда просто в состоянии покоя находится устройство , в сети ZigBee и режим когда все гнезда и USB включены. (потребление по низкой стороне).



Пользоваться однозначно можно при учете "доработок напильником".Удивляет сильное различие "монтажа" итогового и самой схемы. разительное отличие. Понравились мягкие силиконовые ножки-заглушки снизу удлинителя. они не позволяют царапать покрытие на котором он будет лежать и добавляют противоскольжения. Я бы оценил его на 4+ по итогу.



UPDATE 2025.10.16:

А для тех кто хочет перевести этот прибор на обычный ZigBee стандарт без пропиетарных экосистем (Tuya), который будут "понимать" все средства управления умным домом - то милости просим здесь взять прошивку.
В качестве бонуса - она кушает почти на половину меньше электроэнергии - 12мА.

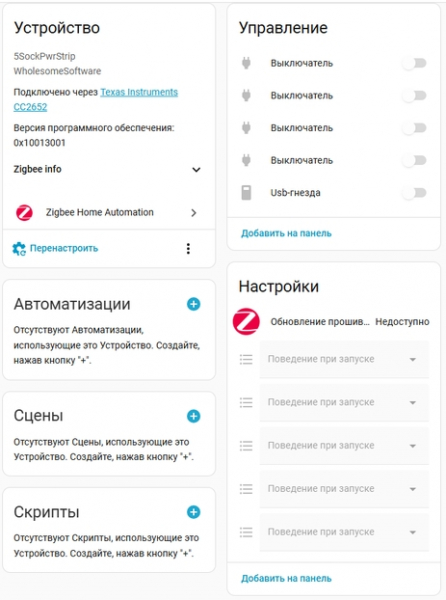

После применения прошивки устройство будет видно в Home Assistant безовсяких дополнительных quirks как ниже на скриншоте.
